用途：

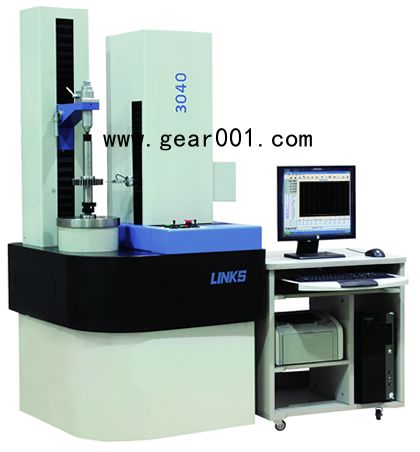

本測量機是一種中規格齒輪測量儀，可測量漸開線圓柱齒輪的齒廓偏差、螺旋線偏差、齒距偏差、徑向跳動，以及剃齒刀、插齒刀的齒廓偏差、齒距偏差、徑向跳動。本測量機廣泛適用于科研部門及工廠計量室、車間檢定站。
特點：
·主機結構、部件先進，測量精度高。進口高精度測頭、示值穩定；密珠滾動導軌、剛性好；測量主機采用四坐標測量系統，主軸采用力矩式直驅電機，其它三軸采用日本高性能交流伺服電機，德國進口長光柵、圓光柵傳感器作為位置傳感器，形成全閉環反饋控制，提高了系統的測量精度。
·軟件功能齊全，內容豐富。用戶可根據被測工件，選擇測量項目。圓柱齒輪測量結果按ISO-1328國際齒輪精度標準或DIN標準進行評值。對于特殊要求，還可以進行齒廓公差帶（K形圖）、齒廓凸度、螺旋線公差帶（K形圖），齒向鼓度等項目的評定。
·操作方便，測量過程自動完成。被測工件在一次裝卡過程中，由計算機控制自動完成測量過程，測量效率高。
·主機外形美觀，結構穩定。采用大理石平臺，美觀不變形。
技術規格：
1、可測齒輪模數..................1～12mm
2、可測齒輪最大外徑.... ..........400mm
3、上下頂尖距離................30～500mm
4、測頭至下頂尖距離.............40～340mm
5、可測螺旋角范圍.............. -45～+45°
6、可測齒輪最大重量..................80kg
7、儀器凈重........................1200kg
8、儀器毛重... ....................1500kg
9、儀器主機尺寸（長×寬×高）：885mm×910mm×1800mm
包裝外形尺寸：
·主機箱（長×寬×高）：1315mm×1315mm×1650mm
·微機箱（長×寬×高） ：1650mm×1060mm×1507mm
基本配置：
1、測量主機 .........................1 臺
2、微型計算機........................1 套
3、打印機............................1 臺
4、微機桌 ...........................1 臺
5、帶動器............................1 套
6、標準芯軸............................2根
6、測頭(φ1,φ1.5,φ2,φ3) .............各2
可選附件(價格另議)：
·高精度漸開線螺旋線樣板
·內齒輪測量附件
