1.銑齒

　　采用盤形模數銑刀或指狀銑刀銑齒屬于成形法加工，銑刀刀齒截面形狀與齒輪齒間形狀相對應。此種方法加工效率和加工精度均較低，僅適用于單件小批生產。

　　2.成形磨齒

　　也屬于成形法加工，因砂輪不易修整，使用較少。

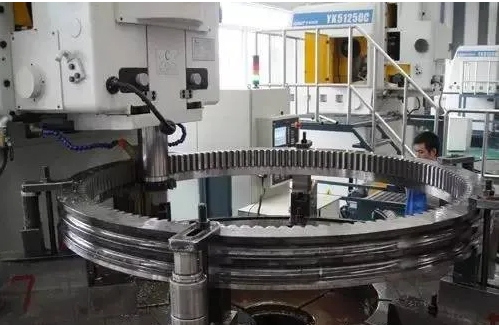

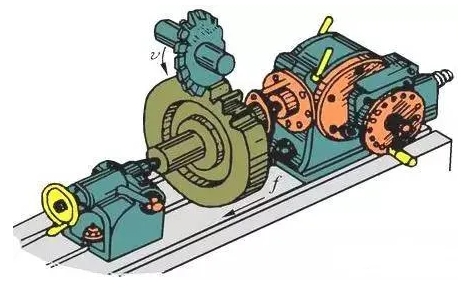

　　3.滾齒

　　屬于展成法加工，其工作原理相當于一對螺旋齒輪嚙合。齒輪滾刀的原型是一個螺旋角很大的螺旋齒輪，因齒數很少(通常齒數z = 1)，牙齒很長，繞在軸上形成一個螺旋升角很小的蝸桿，再經過開槽和鏟齒，便成為了具有切削刃和后角的滾刀。

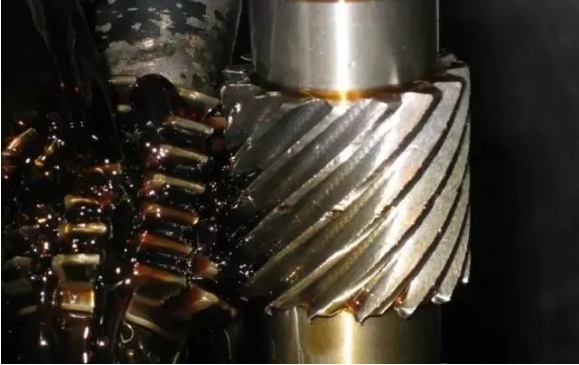

　　4.剃齒

　　在大批量生產中剃齒是非淬硬齒面常用的精加工方法。其工作原理是利用剃齒刀與被加工齒輪作自由嚙合運動，借助于兩者之間的相對滑移，從齒面上剃下很細的切屑，以提高齒面的精度。剃齒還可形成鼓形齒，用以改善齒面接觸區位置。

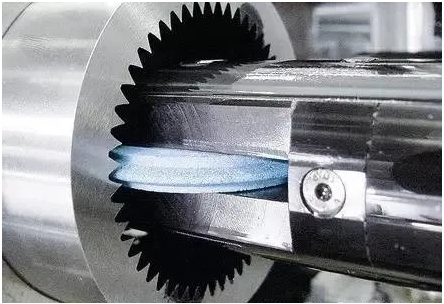

　　5.插齒

　　插齒是除滾齒以外常用的一種利用展成法的切齒工藝。插齒時，插齒刀與工件相當于一對圓柱齒輪的嚙合。插齒刀的往復運動是插齒的主運動，而插齒刀與工件按一定比例關系所作的圓周運動是插齒的進給運動。

　　這張圖片看的不夠直觀，這難不倒咱們直觀學機械的小編，下面的原理圖大家應該一看便明白了。

　　6.展成法磨齒

　　展成法磨齒的切削運動與滾齒相似，是一種齒形精加工方法，特別是對于淬硬齒輪，往往是唯一的精加工方法。展成法磨齒可以采用蝸桿砂輪磨削，也可以采用錐形砂輪或碟形砂輪磨削。

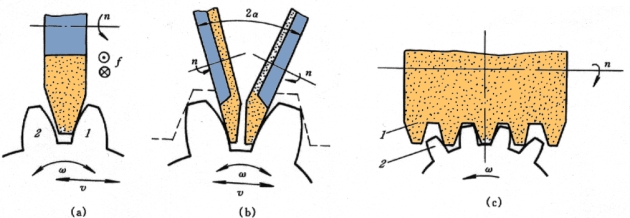

　　上圖依次為a.錐形砂輪磨齒，b.蝶形砂輪磨齒，c.蝸桿砂輪磨齒。
